Innledning

En løs gjenget innsats eller en feiljustert elektrisk kontakt kan gjøre et ellers godt plasthus ubrukelig. For elektroniske produkter er forbindelsen mellom metall og plast ofte like viktig som selve kabinettet.

Tjenester innen innstøping integrerer metallinnsatser, terminaler, gjennomføringer eller andre forhåndsformede deler under sprøytestøping. HingTung støtter denne typen OEM-produksjon gjennom koordinert DFM, formutvikling, sprøytestøping og inspeksjon, og bidrar til å identifisere problemer med montering og verktøy før produksjonen starter.

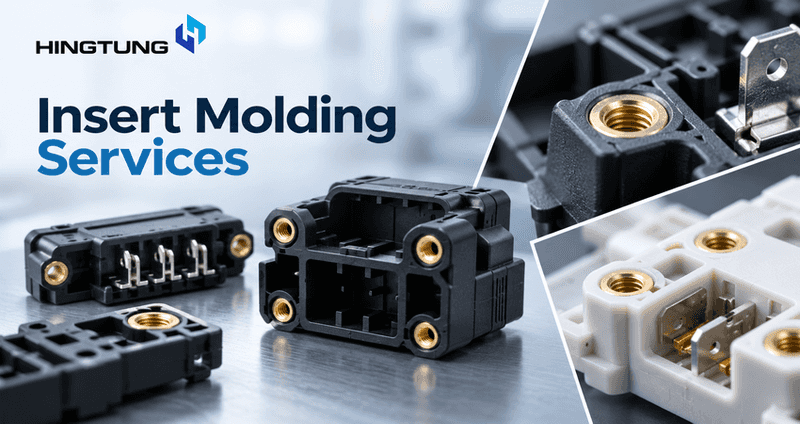

Hvor innstøping fungerer best innen elektronikk

Ved innstøping plasseres en metallkomponent inne i formen før smeltet plast strømmer rundt den. Når plasten stivner, blir innsatsen en del av den ferdige komponenten.

Denne metoden kan eliminere behovet for en separat innsettingsoperasjon, men kun når innsatsens geometri, formplassering og plaststrømningen kontrolleres riktig.

Elektronisk komponent	Typisk innsats	Viktigste tekniske krav
Utstyrshus	Gjengede innsatser i messing	Dreiemoment og uttrekksmotstand
Elektriske kontakter	Metallterminaler	Kontaktjustering og isolasjon
Monteringsstrukturer for kretskort	Gjengede gjennomføringer	Dimensjonsnøyaktighet
Sensorhus	Metallhylser eller beslag	Mekanisk festing
Kontrollmoduler	Innebygde kontakter eller stifter	Stabil posisjonering
Kabelkonstruksjoner	Metallterminaler	Festing og elektrisk kontinuitet

For et enkelt hus som sjelden åpnes, kan en støpt plastutstikk med en passende skrue være tilstrekkelig. Et vedlikeholdbart kabinett med gjentatte monteringssykluser kan ha nytte av en metallinnsats med gjenger.

Valget bør baseres på de mekaniske og elektriske kravene, ikke bare på komponentens utseende.

Hvor HingTung passer inn i produksjonen av innstøpning

En pålitelig produsent av innstøpingsprodukter må kontrollere mer enn bare sprøytestøpemaskinen. Innstøpingsdimensjoner, verktøyposisjonering, plaststrømning, kjøling og inspeksjon påvirker alle den ferdige enheten.

HingTungs produksjonskapasitet innen innstøping støttes av selskapets egen utvikling av støpeformer og plastsprøytestøping. Selskapet ble etablert i 2011 og driver mer enn 80 sprøytestøpemaskiner med lukkekapasitet på opptil 650 tonn.

For elektroniske OEM-prosjekter er den praktiske fordelen koordinering mellom verktøyingeniører, støpeteknikere og kvalitetskontrollpersonell.

Verktøy og innstikkposisjonering

Tenk deg et kontrollkabinett i plast med fire innebygde messinginnsatser.

Hver innsats må forbli riktig plassert mens formen lukkes og plasten fyller hulrommet. Dårlig støtte kan føre til at en innsats forskyves, mens utilstrekkelig utformingen av avstengningen kan føre til at plastgrater kommer inn i den gjengede åpningen.

HingTungs DFM- og verktøyarbeidsflyt gjør det mulig å vurdere disse risikoene før produksjonsformen blir ferdigstilt.

Gjennomgangen bør omfatte innsatsens festemekanismer, tilgang for innlasting, innløpsposisjon, veggtykkelse rundt innsatsen og inspeksjonsmetoden for å kontrollere innsatsens plassering.

Fra formprøver til produksjon

En innstøpt prøve kan se akseptabel ut, men likevel ha utilstrekkelig uttrekksstyrke eller inkonsekvent innstikkjustering.

Under formprøver bør produsenter sjekke dimensjoner og funksjonell ytelse, ikke bare kosmetisk kvalitet.

Å holde formmodifikasjoner, støpeforsøk og tilbakemeldinger fra inspeksjon innenfor én koordinert arbeidsflyt kan redusere unødvendige leverandøroverleveringer. Dette er spesielt nyttig når flere plast- og metallkomponenter må passe sammen i sluttproduktet.

Innsatsstøping vs. varmestaking vs. ultralydinnsetting

Ikke alle gjengede innsatser bør støpes inn i plasten. For enkelte elektronikkhus er det enklere og rimeligere å sette inn metallkomponenten etter støpingen.

De viktigste alternativene skiller seg fra hverandre når det gjelder krav til verktøy, produksjonsrekkefølge og prosesskontroll.

Faktor	Innsatsstøping	Varmestaking	Ultralydinnsetting
Montering av innsats	Under støping	Etter støping	Etter støping
Kompleksitet i verktøyet	Høyere	Generelt lavere	Generelt lavere
Sekundær innsettingsoperasjon	Ikke nødvendig	Påkrevd	Påkrevd
Plassering av innsats	Styres av formens utforming	Styres av innsettingsfixtur	Styres av innsettingsfixtur
Produksjonshensyn	Innstikkets innlasting påvirker formens syklus	Ekstra termisk prosess	Ekstra ultralydprosess
Typisk anvendelse	Stabile, integrerte metall-plast-konstruksjoner	Gjengede innsatser i termoplast	Gjengede innsatser i egnede termoplaster

Det finnes ingen universell vinner. Tjenester for innstøping kan være attraktive når produksjonsvolumet er stabilt og integrering av innsatsen eliminerer betydelig monteringsarbeid i senere ledd.

Innføring etter støping kan være mer fornuftig når innsatsplasseringene kan endres, verktøyet må forbli enkelt, eller det kreves forskjellige festekonfigurasjoner.

Når innstøpte innsatser er mer hensiktsmessige

Jeg vil vurdere støpte innsatser når nøyaktig integrering under støpingen er viktig, innsatsens geometri er stabil og det forventede produksjonsvolumet kan rettferdiggjøre verktøy- og innlastingsprosessen.

En kontakt med flere innebygde elektriske terminaler er et godt eksempel. Å montere hver terminal i etterkant kan medføre ekstra krav til håndtering og innretting.

Innsatsstøping gir imidlertid ikke automatisk høyere festestyrke. Resultatet avhenger av innsatsens geometri, harpiksens egenskaper, den omkringliggende plasten og prosessbetingelsene.

Når innsetting etter støping er bedre

For et plastkabinett til elektronikk med bare to gjengede festemidler kan varmestaking være helt tilstrekkelig.

Det gir også en viss fleksibilitet hvis spesifikasjonene for innsatsen endres under produktutviklingen.

Nøkkelen er å sammenligne de totale installasjonskostnadene, inkludert støpesyklus, innlasting av innsatsen, sekundært utstyr, arbeidskraft, avfall og inspeksjon.

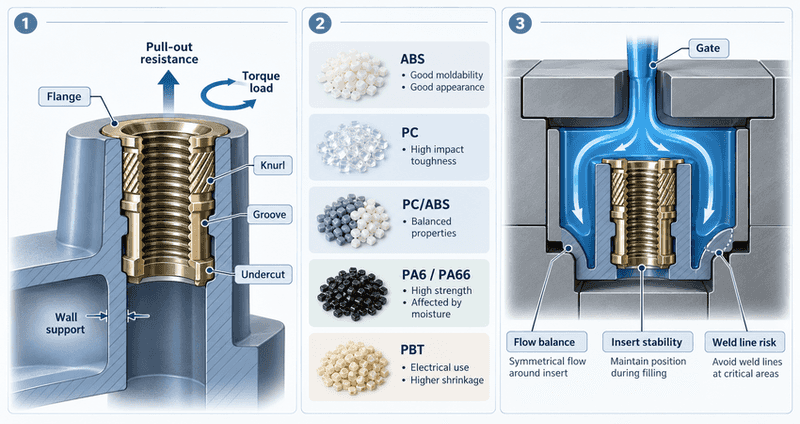

Konstruksjonsdetaljer som avgjør kvaliteten på innstøping

De fleste problemene med innstøping kan spores tilbake til et lite antall design- eller prosessbeslutninger.

Geometri og mekanisk feste

Metall og plast er generelt avhengig av mekanisk festing snarere enn en sterk kjemisk binding.

Rifler, spor, flenser eller underskæringer kan bidra til å motstå uttrekking og rotasjon. Imidlertid legger aggressive festemekanismer også belastning på den omkringliggende plasten.

En gjenget innsats bør derfor velges ut fra forventet monteringsmoment, uttrekksbelastning, vibrasjon og driftsforhold.

For et elektronikkhus vil jeg sørge for at plastutstikket har nok materiale rundt seg, og at festebelastningen ikke er konsentrert nær en tynn vegg.

Materialvalg og krymping

ABS, PC, PC/ABS, PA og PBT kan alle vurderes for egnede metall-plast-konstruksjoner, men de har ulik bearbeidings- og krympingsatferd.

Materiale	Potensielle fordeler	Konstruktjonsutfordring
ABS	Formbarhet og godt utseende på huset	Lokalisert spenning rundt innsatsene
PC	Høy slagfasthet	Bearbeidingsbetingelser og restspenning
PC/ABS	Balanserte husegenskaper	Kvalitetsspesifikk krymping og temperaturgrenser
PA6 / PA66	Mekanisk styrke	Fuktighetsrelaterte dimensjonsendringer
PBT	Elektriske anvendelser og dimensjonsatferd	Krymping og valg av kvalitet

En innsats endrer også det lokale kjølemønsteret. Forskjeller i termisk utvidelse mellom metall og plast kan skape spenning under avkjøling eller temperatursvingninger.

Den valgte plasttypen, innsatsens geometri og driftsmiljøet bør derfor vurderes samlet.

Plassering av innløp og plaststrømning

Dårlig plassering av innløpsåpningen kan føre til sveisesømmer eller ufullstendig fylling i nærheten av en innsats.

Strømningsmønsteret kan også presse mot innsatsen, spesielt når metallkomponenten har en stor eksponert overflate.

Under DFM bør produsenten vurdere hvordan plasten fyller rundt metalldelen og om innsatsens posisjon forblir stabil under injeksjonen.

For komplekse utforminger kan formstrømningsanalyse bidra til å identifisere problemer med fylling og trykk før stålet skjæres.

Vanlige feil i innstøpte komponenter

Selv med godt verktøy krever innsatsstøping prosesskontroll. Små endringer i innsatsdimensjoner, belastning eller støpebetingelser kan føre til monteringsproblemer.

Feil	Mulig årsak	Hva du bør sjekke
Bevegelse i innsatsen	Utilstrekkelig støtte under injeksjon	Kjernepinner, festeanordning, injeksjonstrykk
Plastgrater i gjengene	Dårlig lukking av formen	Dimensjoner på innsatsen og passform til verktøyet
Sprukket plast rundt innsatsen	Restspenning eller utilstrekkelig veggtykkelse	Harpiks, utformingen av forhøyningen, kjøling
Svakt feste av innsatsen	Uegnet geometri eller ufullstendig innkapsling	Riflet utforming og plastisk flyt
Elektrisk feiljustering	Bevegelse eller krymping av innsatsen	Posisjonstoleranse og inspeksjon
Hulrom rundt innsatsen	Problemer med fylling eller pakking	Inngangsposisjon, ventilering, prosessinnstillinger

For HingTung og andre produsenter av plastsprøytestøping er tidlig DFM og tilbakemelding fra formprøving viktig, fordi en innsatsrelatert feil kan involvere både verktøy og støpeparametere.

Å bare øke injeksjonstrykket eller øke plastveggtykkelsen er ikke alltid den riktige løsningen.

Hva du bør sjekke før du velger en leverandør av innstøpingsløsninger

En leverandør bør kunne forklare hvordan den kontrollerer innsatsposisjonering, støpekvalitet og krav til sluttmontering.

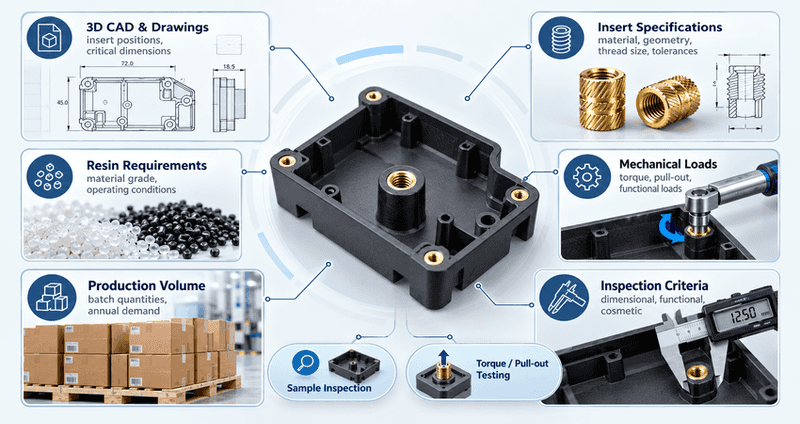

Før du ber om et tilbud, bør du forberede følgende:

1. 3D-CAD og tegninger: Angi innsatsposisjoner og kritiske dimensjoner.
2. Spesifikasjoner for innsatser: Definer materiale, geometri, gjengestørrelse og toleranser.
3. Krav til resin: Identifiser materialkvalitet og driftsforhold.
4. Mekaniske belastninger: Spesifiser dreiemoment, uttrekkskraft og andre funksjonelle krav.
5. Produksjonsvolum: Oppgi forventede batchmengder og årlig etterspørsel.
6. Inspeksjonskriterier: Definer krav til dimensjoner, funksjon og utseende.

En nyttig leverandørevaluering bør omfatte prøveinspeksjon og, der det er hensiktsmessig, dreiemoment- eller uttrekksprøving.

HingTungs integrerte DFM, formproduksjon, sprøytestøping og støttende monteringskapasiteter er relevante for OEM-prosjekter der disse kravene må være konsistente fra verktøytesting til produksjon.

Ofte stilte spørsmål

Kan innstøping brukes med innsatser i rustfritt stål?

Ja. Innsatser av rustfritt stål kan støpes inn i egnede plastmaterialer, forutsatt at geometrien, festemekanismene, termisk oppførsel og prosessbetingelser er riktig vurdert.

Kan flere metallinnsatser støpes inn i én plastdel?

Ja. Flere innsatser kan integreres i én støpt komponent. Avstanden mellom dem, plasseringen, tilgangen til støpeformen og motstanden mot bevegelse under fylling må tas i betraktning.

Gir innstøping elektrisk isolasjon?

Plasten rundt innsatsen kan gi elektrisk isolasjon når det brukes et egnet materiale og en egnet geometri. Isolasjonsevnen bør verifiseres opp mot applikasjonens elektriske og miljømessige krav.

Kan en skadet innstøpt innsats byttes ut?

Utskifting er vanligvis vanskeligere enn med en innsats som monteres etter støping. Avhengig av utformingen kan fjerning av en innstøpt innsats skade den omkringliggende plasten, så reparasjonsmulighetene bør vurderes på et tidlig stadium.

Konklusjon

Gode tjenester innen innstøping av innsatser handler om mer enn bare å plassere metall inne i plast. Festing av innsatsen, materialvalg, formdesign og funksjonstesting avgjør om komponenten vil fungere pålitelig i den ferdige elektroniske enheten.

HingTung kombinerer DFM, egen utvikling av støpeformer, sprøytestøping og inspeksjonsstøtte for OEM-komponenter, og bidrar dermed til å knytte tidlige tekniske beslutninger sammen med repeterbar produksjon.
